Ecco

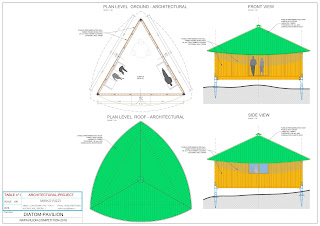

un mio progetto che ho presentato per un concorso online, nelle
immagini potete vedere lo sviluppo della mia idea per la
realizzazione di questa struttura.
NAPAVILION
- Competition 2016
OBBIETTIVO
DEL CONCORSO:
Realizzazione
di un piccolo padiglione prefabbricato da posizionare lungo sentieri
e passeggiate per la sosta e il riparo. Il padiglione ha struttura in
legno e ha la particolarità di poter essere smontato e rimontato con
facilità e di poter adattarsi agevolmente alle diverse pendenze del
terreno.
NOME
PROGETTO: “DIATOM PAVILION”
DESCRIZIONE
E FILOSOFIA DEL PROGETTO
La
forma geometrica in pianta è stata ispirata da un tipo di diatomea,
alga unicellulare. La struttura è costituita principalmente da
elementi in legno e presenta una geometria in pianta a forma di
triangolo equilatero, formando un locale interno di circa 26 metri
quadrati con pavimento esterno all'ingresso e due finestre.
MONTAGGIO
E SMONTAGGIO SEMPLICE E VELOCE
Per
soddisfare l'esigenza di poter essere montata e rimontata in luoghi
diversi è stata progettata una struttura che presenta parti
preassemblate in moduli da mettere in opera con semplicità e
rapidità.
Per
questo motivo si prevede:
-
struttura portante realizzata in telaio in legno, travi e colonne, collegati da piastre metalliche con viti e bulloni;
-
le travi orizzontali hanno una sezione rettangolare, mentre le colonne hanno una sezione circolare, gli elementi che formano il telaio in legno sono di poche tipologie geometriche, questo rende facile l'assemblaggio;
-
gli elementi in legno e i connettori metallici sono standardizzati:
travi piano terra sono tutte uguali;
colonne sono tutte uguali;
travi orizzontali del tetto sono tutte uguali;
travi in pendenza del tetto sono tutte uguali;
le piastre di collegamento sono uguali ai diversi livelli. -
Il solaio del piano terra è realizzato con pannelli multistrato in legno lamellare spessore 120mm, larghezza massima di 2 m, pannelli affiancati e fissati alle travi con viti o bulloni;
-
pareti esterne: la struttura del telaio è realizzata con pannelli prefabbricati modulari di dimensioni di circa 1.46mx 2.40m, tutti uguali, i pannelli sono portati in opera già preassemblati e questo facilita e velocizza il montaggio e lo smontaggio, vi è anche un modulo con la porta di ingresso e due moduli identici con le finestre;
-
i pannelli prefabbricati sono fissi sopra e sotto e tra loro con viti o bulloni di collegamento;
-
la copertura è realizzata da pannelli preassemblati costituiti da un pannello multistrato con lamiera grecata, questi pannelli hanno poche geometrie e molto diverse e quindi di facile montaggio;
-
i pannelli di copertura sono fissate alle travi con viti attraverso il profilo angolare metallico preforato fissato alle travi;
-
per rendere la struttura adattabile a diversi tipi di terreno: punti di appoggio ridotti ad un numero minimo di 3 per semplificare il posizionamento a terra; per la pendenza del terreno, in caso di posizionamento in pendio, si è pensato di prevedere delle estensioni modulari per allungare le colonne di sostegno;
Cavizzana,
29/4/2016
Mirko
Rizzi
FOTO
